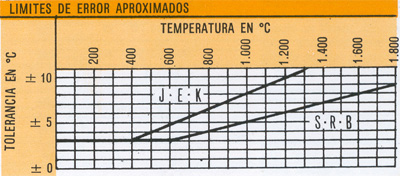

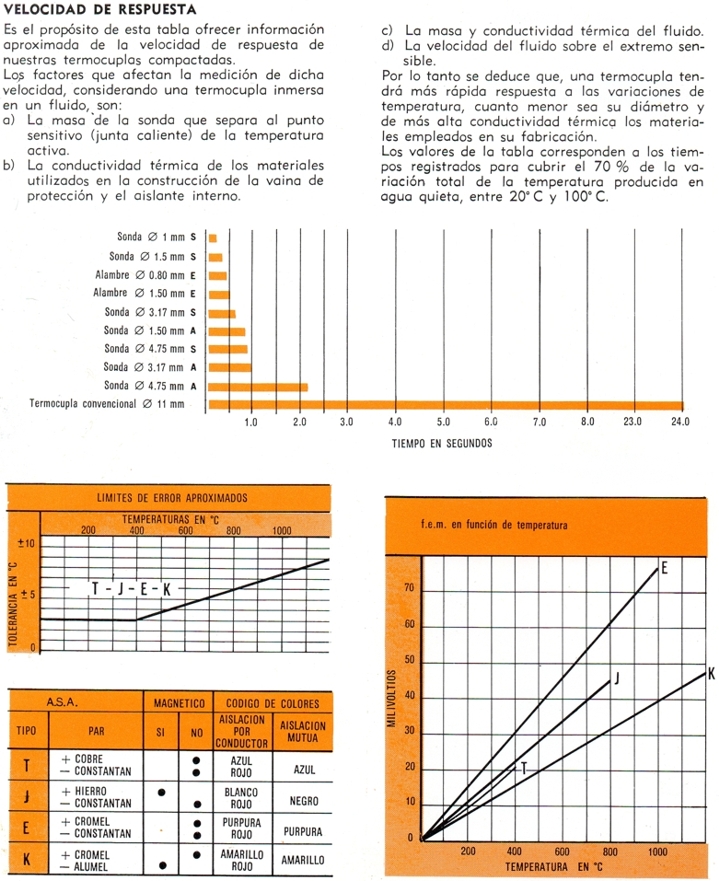

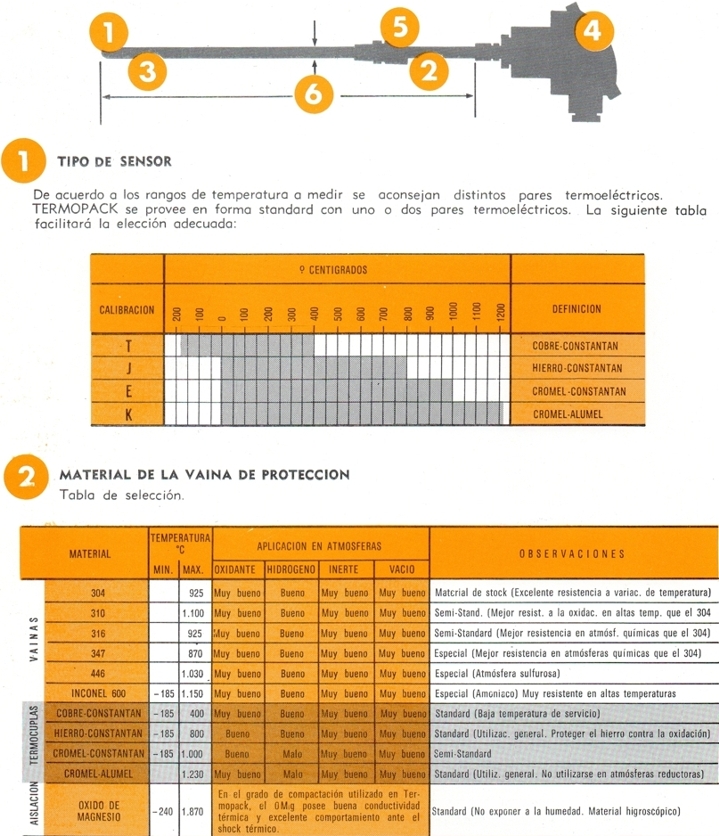

TIPO K (CROMEL ALUMEL): Debido a su confiabilidad y exactitud de calibración, el tipo K se usa extensivamente en temperaturas de hasta 1.260º C. Se comporta muy bien en atmósferas oxidantes y es conveniente su protección con una vaina adecuada en atmósfera reductora.

TIPO J (HIERRO CONSTANTAN): Se utiliza en temperaturas hasta 800º C. Puede ser utilizado con o sin protección en atmósfera reductora. En atmósferas oxidantes, dado que que el hierro oxida rápidamente por encima de los 500º C, recomendamos compensar el desgaste con alambres mas gruesos y utilizar vaina de protección.

TIPO T (COBRE CONSTANTAN): Temperatura máxima de trabajo 400º C. Debido a su estabilidad se recomienda para su utilización en bajas temperaturas y en procesos criogénicos.

TIPO E (CROMEL CONSTANTAN): Temperatura máxima de trabajo 1.000º C. Para utilizar en vacío, atmósferas inertes, levemente oxidantes o reductoras. Este termopar tiene la más alta F.E.M. de salida por grado centígrado.

TIPO S, R y B (PLATINO-RHODIO/PLATINO): Ideales para altas temperaturas. Se contaminan con gran facilidad, por lo tanto deben estar protegidos con un tubo cerámico hermético a los gases. Las temperaturas máximas aconsejables son para los tipos R y S 1.500º C y para el tipo B 1.700º C.



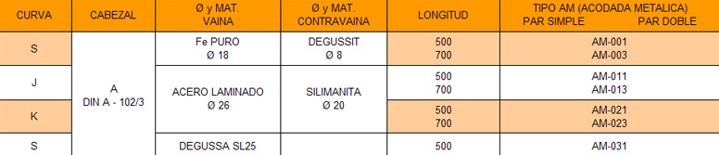

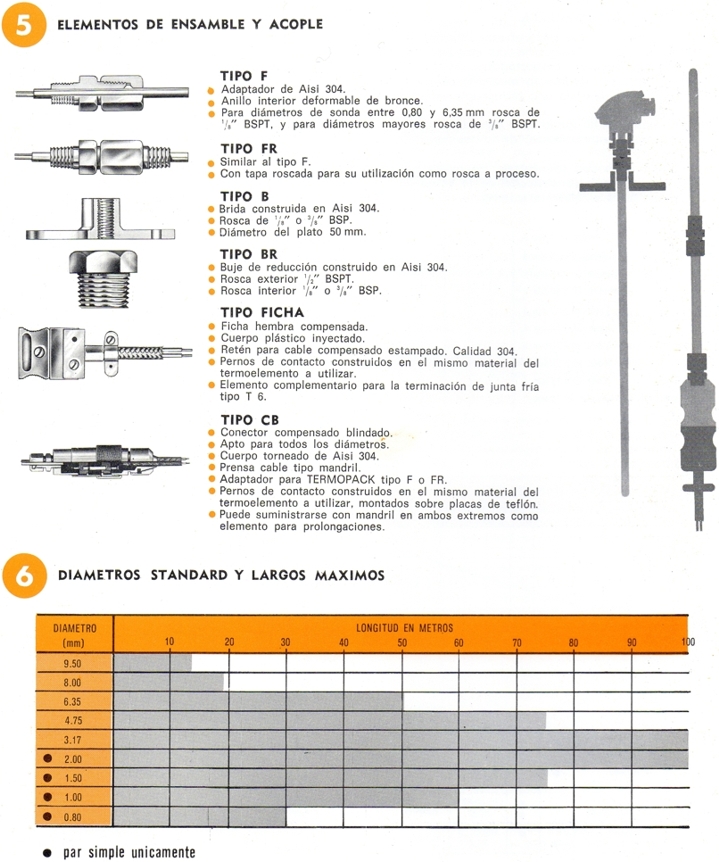

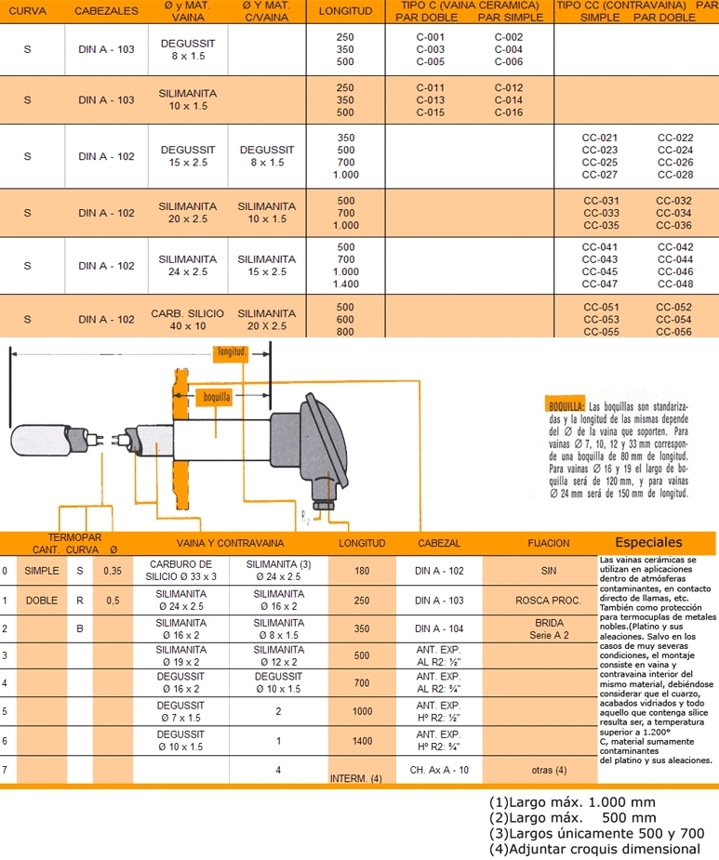

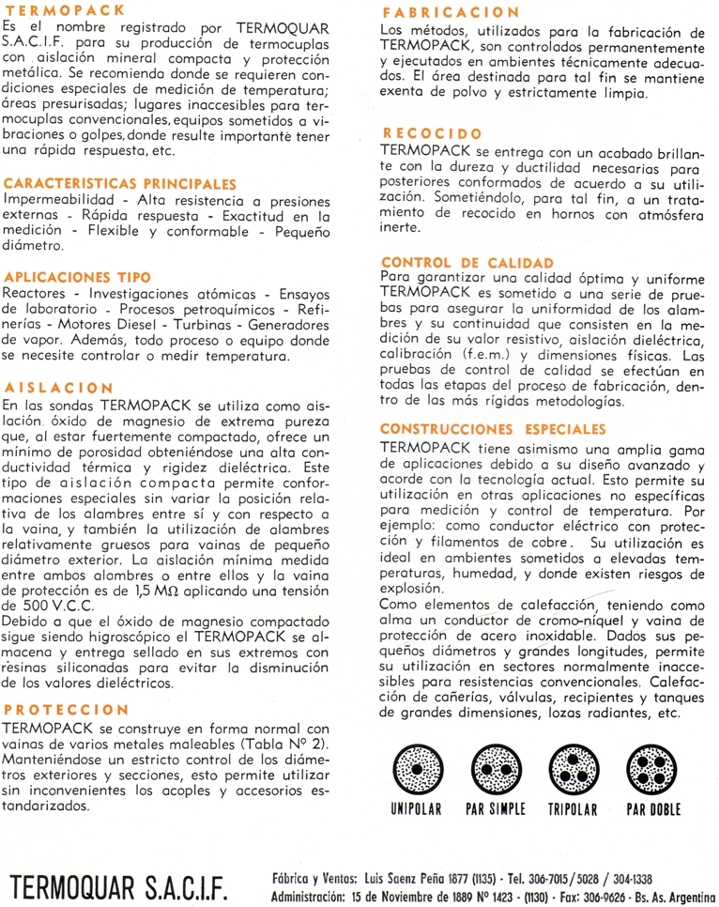

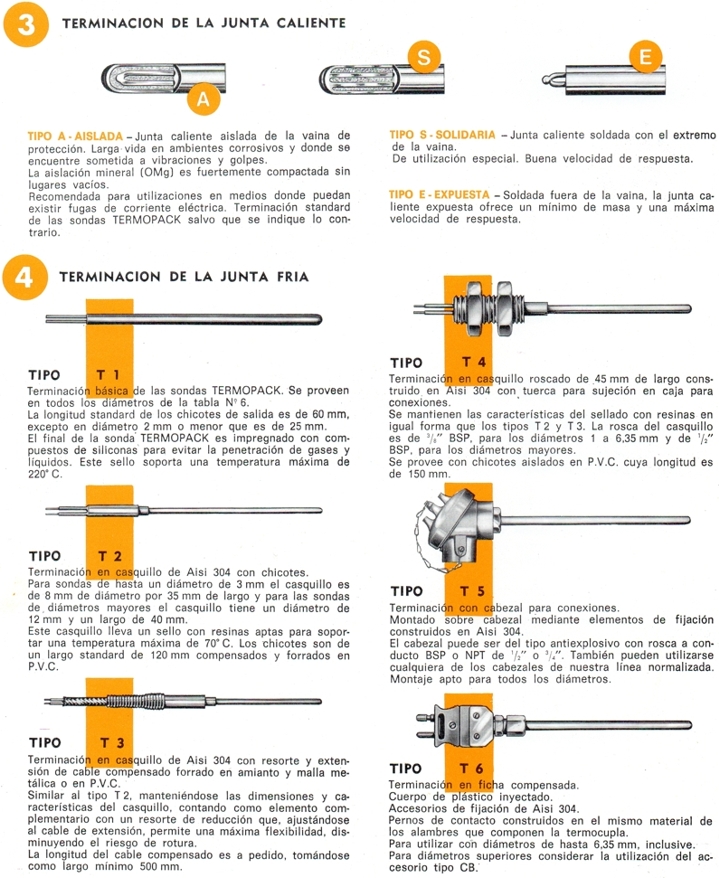

 Ficha Técnica

Una termocupla constituye un cuerpo extraño que introduce en el campo calórico que se trata de medir. Por consiguiente, la elección del sitio correcto y la forma en que se instala la termocupla sonde capital importancia para la exactitud de la medición de temperatura. Por lo tanto deben tenerse en cuenta las siguientes reglas para la elección del punto de medición y la forma de instalar las termocuplas.

PROTECCION
El detector de temperaturas debe quedar protegido contra averías mecánicas

VELOCIDAD
En el caso de fluidos o gases en circulación conviene elegir un punto donde la velocidad de circulación sea la más elevada.

HERMETICIDAD
El orificio donde se instale la termocupla debe proveerse de una junta hermética hacia el exterior.

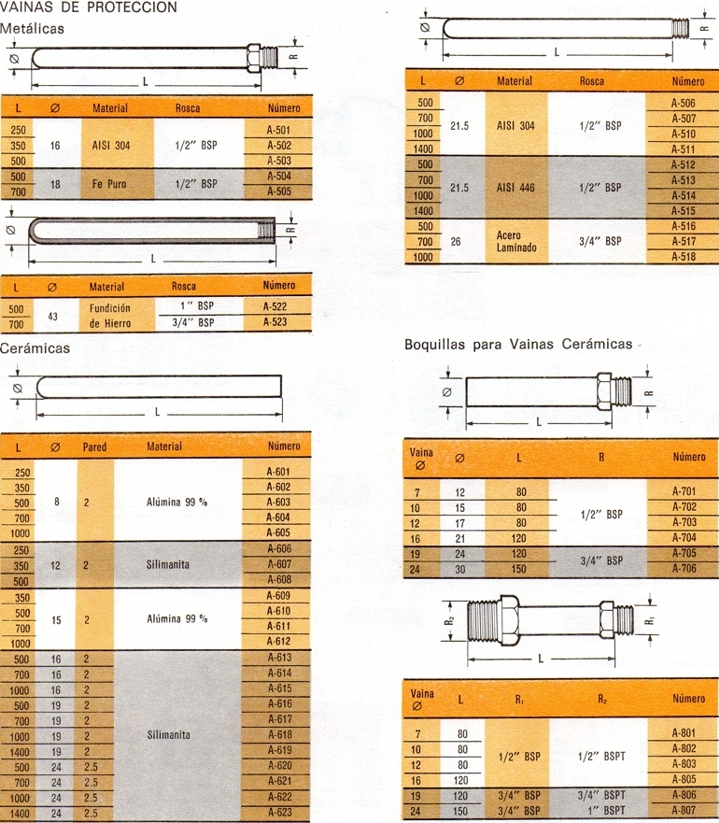

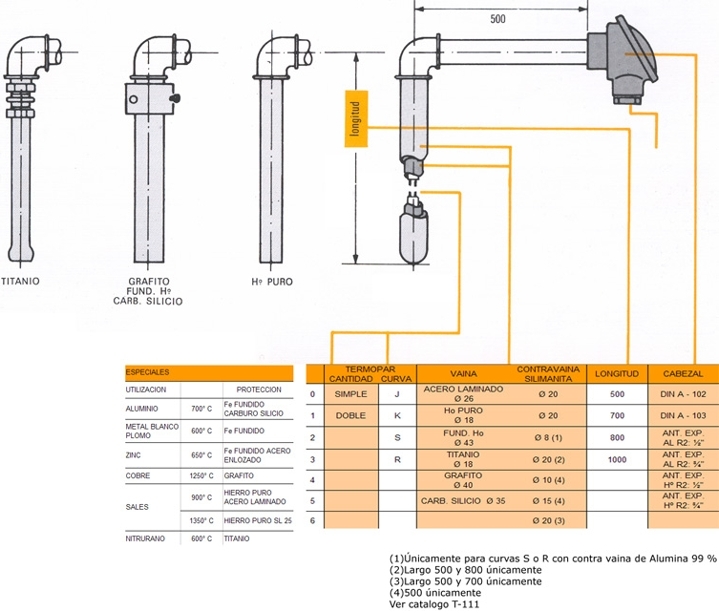

VAINA
La vaina de protección debe penetrar en una longitud por lo menos igual a diez veces su diámetro en el campo donde deba operarse la medición.

DEFORMACION
En el caso de termocuplas sometidas a temperaturas elevadas susceptibles de provocar deformación del material de la vaina protectora, se recomienda instalarlas en posición vertical y, si ello no fuera posible, disponer de soportes de material cerámico debajo de la vaina para evitar su deformación.

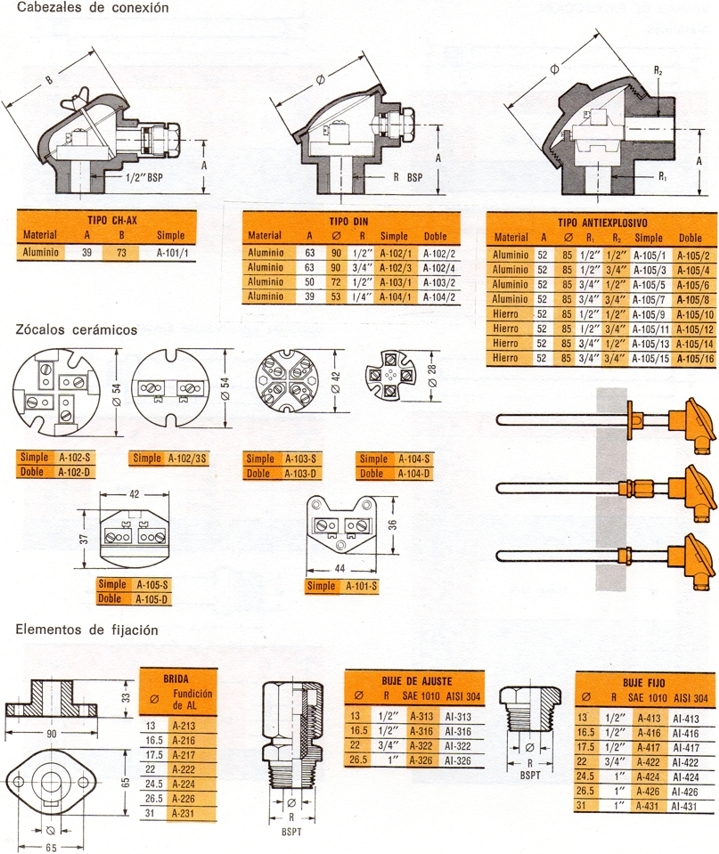

CABEZAL
El cabezal de la termocupla no debe estar expuesto a temperaturas superiores a los 40º C. En caso contrario puede ser factor de error de las lecturas finales.

EXTENSION
En las líneas de unión entre el generador de señal (termocupla) y el aparato receptor de dicha señal es indispensable la utilización de conductores de compensación, dado que sus características termoeléctricas son casi idénticas a la de la termocupla correspondiente dentro del límite de temperatura comprendido entre 0 y 200º C. Por lo tanto para cada tipo de termopar corresponde un tipo concreto de conductor de compensación.

INSTALACION
Al proceder a la instalación de las líneas de compensación, deben observarse las normas vigentes, relativas a la realización de instalaciones eléctricas. Teniendo en cuenta que no deben instalarse nunca paralelamente con conductores de alta intensidad, ya que ello podría dar lugar a la inducción de tensiones ajenas.

CONEXIÓN
La conexión de las líneas de compensación entre el emisor y receptor, de valores de medición, debe realizarse siguiendo la polaridad correspondiente. Las condiciones locales de cada instalación determinan la elección adecuada del tipo de aislamiento del recubrimiento externo de las líneas de compensación.
